Schaltwartenboden

Serverräume · Rechenzentren · Technikräume

Doppelboden für Technikräume

________________________

Schaltwartenböden zeichnen sich durch ihre hohe Stabilität aus, die durch eine fest verschraubte Verbindung von Stützen und Rahmenkonstruktion erreicht wird. Schaltwartenböden werden deshalb oft in Bereichen eingesetzt, in denen eine komplizierte Konstruktion und hohe Belastbarkeit benötigt wird. Aufgrund der hohen Stabilität und Belastbarkeit eignet sich ein Schaltwartenboden sehr gut für Rechenzentren, Serverräume, Mittelspannungsräume, Niederspannungsräume- ELT-Räume etc.

Jedes Kundenprojekt ist einzigartig und muss entsprechen den Kundenspezifischen Anforderungen geplant und gebaut werden. Ob es um die Belastung des Doppelbodens, den ableitfähigen Oberbelag oder andere spezifische Anforderungen geht, hier sind wir für den Bereich Doppelboden der fachkundige und erfahrene Ansprechpartner. Für die Neuerrichtung eines Serverraums, Erweiterung oder Neuaufbau eines Doppelbodens im laufenden Betrieb, wir haben durch unsere langjährige Erfahrung (über 25 Jahre) die richtigen und kostengünstigen Lösungen für Sie.

Schaltwartendoppelböden mit Holzwerkstoffplatten

mit unterseitig verzinktem Stahlblech, bzw. Alu-Feinblech. Die Trägerplatten (600x600xmm) aus hochverdichteten Spanplatten E1, Baustoffklasse B1, F-30 B werden je nach Nutzung im Werk mit Bodenbelägen wie PVC, Linoleum, Kautschuk, Laminat, Parkett, Teppich, etc. beklebt. Teppichbeläge können auch später nach Montage des Doppelbodens als selbstliegende Fliesen auf den Doppelböden verlegt werden.

Plattentyp

Trägerplatte

Emmisionsklasse

Plattenunterseite

Kantenschutz

Abmessungen (L x B)

Plattendicke (ohne Belag)

Punktlast/Nutzlast

Theoretische Flächenlast

Baustoffklasse nach DIN EN

Feuerwiderstandsklasse

Elektrische Ableitfähigkeit

LA

Hochverdichtete Spanplatten

E1

Alu-Feinblech

Kunststoffumleimer

600 x 600 mm

38 mm

5 bis 6 kN
Lastklasse 5 – 6
nach DIN EN 12825
Sicherheitsfaktor 2

20.000 bis 30.000 N/qm

B1

F 30

> 10 ⁶ Ω

LF

Hochverdichtete Spanplatten

E1

verzinktes Stahlblech

Kunststoffumleimer

600 x 600 mm

38,5 mm

6 bis 7 kN
Lastklasse 6 – 7
nach DIN EN 12825
Sicherheitsfaktor 2

30.000 N/qm

B1

F 30

> 10 ⁶ Ω

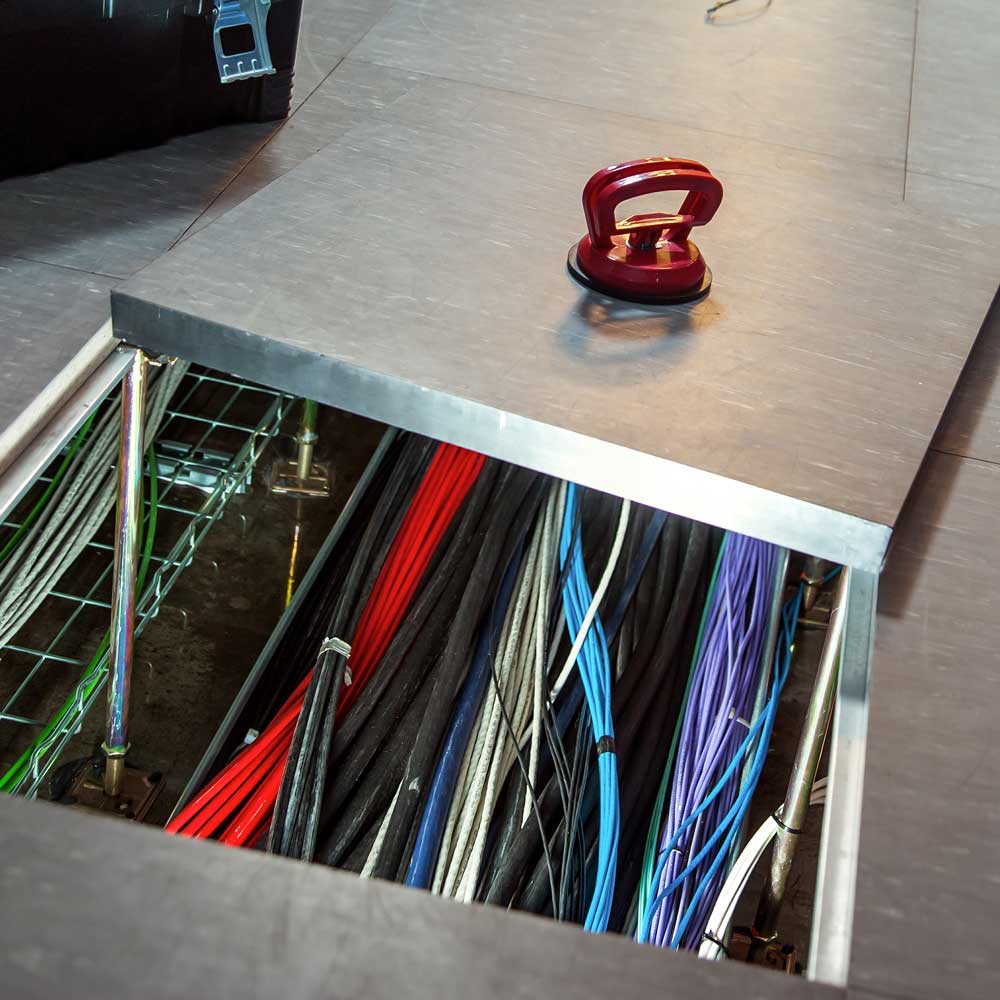

Schaltwartendoppelböden mit Kalziumsulfatplatten

mit unterseitig verzinktem Stahlblech, bzw. Alu-Feinblech. Die Trägerplatten (600x600xmm) Baustoffklasse A2/A1, F-30 A werden je nach Nutzung im Werk mit Bodenbelägen wie PVC, Linoleum, Kautschuk, Laminat, Parkett, Teppich, etc. beklebt. Teppichbeläge können auch später nach Montage des Doppelbodens als selbstliegende Fliesen auf den Doppelböden verlegt werden.

Plattentyp

Trägerplatte, faserverstärkt

Plattenunterseite

Kantenschutz

Abmessungen (L x B)

Plattendicke (ohne Belag)

Punktlast/Nutzlast

Theoretische Flächenlast

Baustoffklasse nach DIN EN

Feuerwiderstandsklasse

Elektrische Ableitfähigkeit

AA

Kalziumsulfat (nichtbrennbar)

ohne/Alu-Feinblech

Kunststoffumleimer

600 x 600 mm

34/36/38/40/42 mm

3 bis 6 kN
Lastklasse 3 – 6
nach DIN EN 12825
Sicherheitsfaktor 2

20.000 bis 30.000 N/qm

A2 / A1

F 30

> 10 ⁶ Ω

AF

Kalziumsulfat (nichtbrennbar)

verzinktes Stahlblech

Kunststoffumleimer

600 x 600 mm

36,5/38,5/40,5/42,5 mm

6 bis 7 kN
Lastklasse 6 – 7
nach DIN EN 12825
Sicherheitsfaktor 2

30.000 N/qm

A2 / A1

F 30

> 10 ⁶ Ω

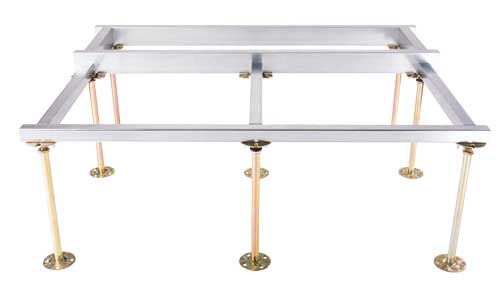

Die Schaltwarten-Unterkonstruktion

________________________

Hier werden Trägerprofile (C-Profile) auf den Schwerlaststützen nach VDE100 verschraubt. Durch die auf den Stützköpfen verschraubten Trägerprofile im Raster 600×600 mm und die dadurch bedingte umlaufende Auflage der Doppelbodenplatten werden westlich höhere Belastungswerte der Doppelböden erreicht. Diese sogenannten Schaltwartenböden / Schwerlastböden werden in Bereichen wie Serverräume, Schaltwarten, Rechenzentren, Mittelspannungsräume, Niederspannungsräume, ELT-Räume, Räume mit intensiven Installationen im Doppelboden etc. eingebaut.

Diese Unterkonstruktion hat den Vorteil, dass sie durch die verschraubten Trägerprofile, auch bei komplett entfernten Doppelbodenplatten eine in sich fest stehende Konstruktion/Einheit bildet. Im Bereich der Schaltschränke werden 80 mm hohe C-Profile, flächenbündig mit den Doppelbodenplatten eingebaut. Die Doppelbodenplatten sind so nicht durch die Schränke blockiert. Die offenen Rahmenfelder unter den Schränken ermöglichen eine barrierefreie Verkabelung/Installation.

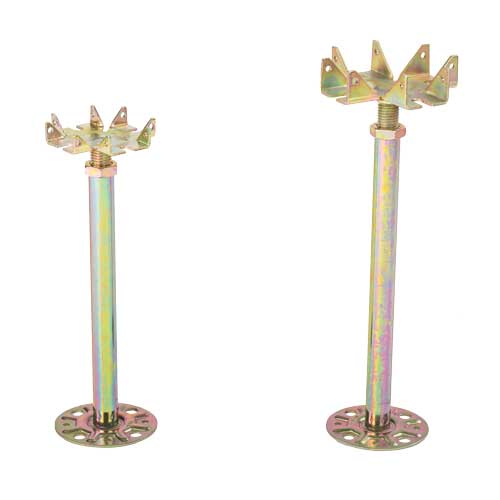

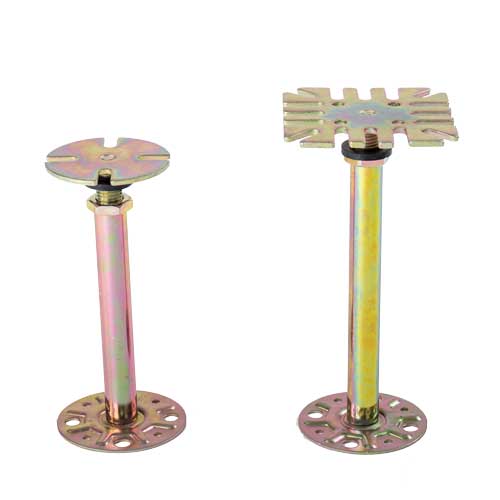

Doppelbodenstützen für Schaltwartenböden/Schwerlastböden. Stahlstützen (galvanisch verzinkt) höhenverstellbar und arretierbar. Geeignet für die Aufnahme und Verschraubung von C-Profilen. Verschraubung seitlich bzw. von unten mit dem Stützkopf möglich.
