Doppelboden für Technikräume
________________________
Als Doppelboden bezeichnet man einen zweiten Boden über dem eigentlichen Boden des Raumes. Er unterscheidet sich vom Hohlraumboden dadurch, dass jede einzelne Platte herausnehmbar ist. Somit ist der Zugriff auf die Installationen im Doppelboden an jeder Stelle des Raumes möglich.
Unter dem Doppelboden werden Installationen für Kommunikation, Strom, Wasser etc. verlegt. Doppelböden dienen auch zur Klimatisierung/Belüftung eines Raumes. Die Wartung der Installationen im Doppelboden ist sehr einfach, da jederzeit ohne großen Aufwand durch herausnehmen von Doppelbodenplatten der Zugriff möglich ist.
Doppelböden/Kabelböden aus Holzwerkstoff
mit unterseitig verzinktem Stahlblech, bzw. Alu-Feinblech. Die Trägerplatten (600x600xmm) aus hochverdichteten Spanplatten E1, Baustoffklasse B1, F-30 B werden je nach Nutzung im Werk mit Bodenbelägen wie PVC, Linoleum, Kautschuk, Laminat, Parkett, Teppich, etc. beklebt. Teppichbeläge können auch später nach Montage des Doppelbodens als selbstliegende Fliesen auf den Doppelböden verlegt werden.
Plattentyp
Trägerplatte
Emmisionsklasse
Plattenunterseite
Kantenschutz
Abmessungen (L x B)
Plattendicke (ohne Belag)
Punktlast/Nutzlast
Theoretische Flächenlast
Baustoffklasse nach DIN EN
Feuerwiderstandsklasse
Elektrische Ableitfähigkeit
LA
Hochverdichtete Spanplatten
E1
Alu-Feinblech
Kunststoffumleimer
600 x 600 mm
38 mm
2 bis 3 kN
Lastklasse 1 – 2
nach DIN EN 12825
Sicherheitsfaktor 2
15.000 bis 20.000 N/qm
13501-1:C-s1, dO
F 30
> 10 ⁶ Ω
LF
Hochverdichtete Spanplatten
E1
verzinktes Stahlblech
Kunststoffumleimer
600 x 600 mm
38,5 mm
3 bis 5 kN
Lastklasse 2 – 5
nach DIN EN 12825
Sicherheitsfaktor 2
20.000 bis 30.000 N/qm
13501-1:B-s2, dO
F 30
> 10 ⁶ Ω

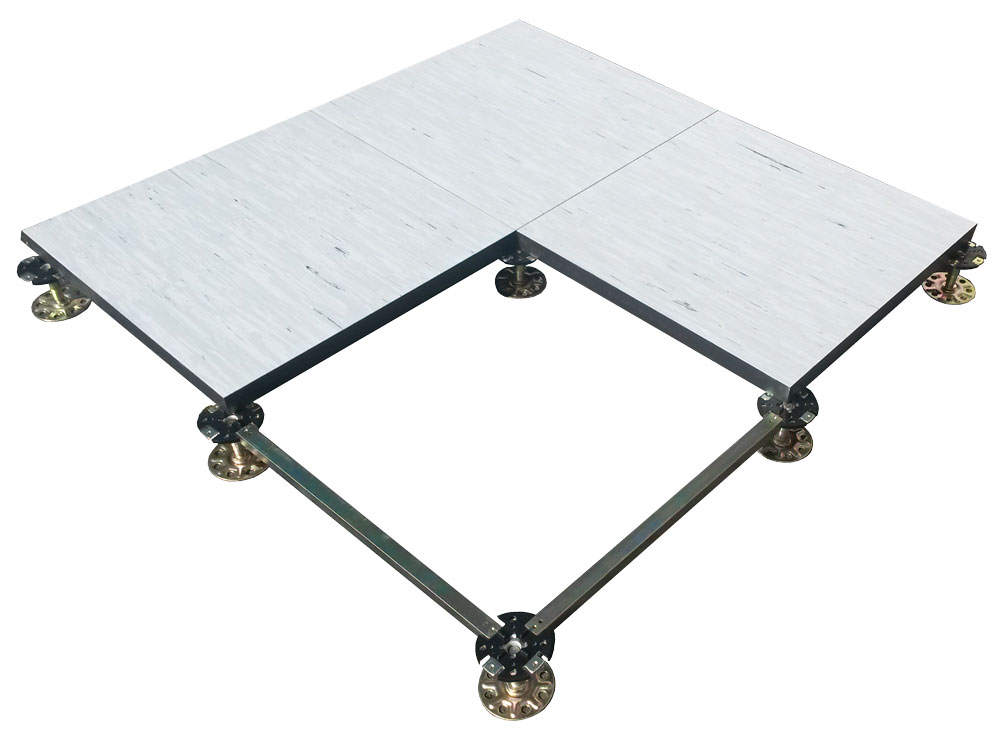

Doppelböden/Kabelböden aus Kalziumsulfat
mit unterseitig verzinktem Stahlblech, bzw. Alu-Feinblech. Die Trägerplatten (600x600xmm) Baustoffklasse A2/A1, F-30 A werden je nach Nutzung im Werk mit Bodenbelägen wie PVC, Linoleum, Kautschuk, Laminat, Parkett, Teppich, etc. beklebt. Teppichbeläge können auch später nach Montage des Doppelbodens als selbstliegende Fliesen auf den Doppelböden verlegt werden.
Plattentyp
Trägerplatte, faserverstärkt
Plattenunterseite
Kantenschutz
Abmessungen (L x B)
Plattendicke (ohne Belag)
Punktlast/Nutzlast
Theoretische Flächenlast
Baustoffklasse nach DIN EN
Feuerwiderstandsklasse
Elektrische Ableitfähigkeit
AA
Kalziumsulfat (nichtbrennbar)
ohne/Alu-Feinblech
Kunststoffumleimer
600 x 600 mm
34/36/38/40/42 mm
2 bis 5 kN
Lastklasse 2 – 3
nach DIN EN 12825
Sicherheitsfaktor 2
15.000 bis 25.000 N/qm
A2 / A1
F 30
> 10 ⁶ Ω
AF
Kalziumsulfat (nichtbrennbar)
verzinktes Stahlblech
Kunststoffumleimer
600 x 600 mm
36,5/38,5/40,5/42,5 mm
4 bis 6 kN
Lastklasse 3 – 6
nach DIN EN 12825
Sicherheitsfaktor 2
20.000 bis 30.000 N/qm
A2 / A1
F 30
> 10 ⁶ Ω
Die Unterkonstruktion -
Tragkonstruktion für Doppelböden
________________________
besteht aus verzinkten Stahlstützen die für Aufbauhöhen von 80 mm bis 1500 mm angeboten werden. Sonderhöhen über 1500 mm sind auch möglich. Die Doppelbodenstützen /Stützfüße) werden auf dem Unterboden mit einem emissionsarmen PU-Kleber kraftschlüssig verklebt, bzw. verdübelt. Auf den Stützköpfen ist eine PVC freie Trittschalldämmauflage befestigt, auf denen die Doppelbodenplatten aufliegen.
Ab einer Bauhöhe von 500 mm werden Rasterstreben/Traversen zwecks horizontaler Aussteifung eingebaut. Hier unterscheiden wir unter leichten Rasterstreben und Tragrasterstreben. Die Tragrasterstreben erhöhen zusätzlich die Tragfähigkeit des gesamten Doppelbodens.

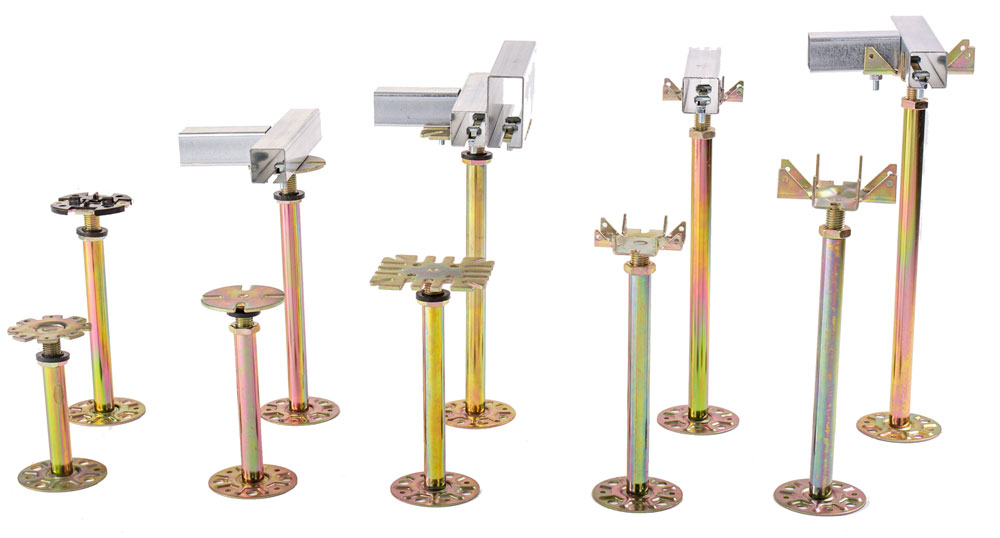

Doppelbodenstützen für Standarddoppelböden. Stahlstützen (galvanisch verzinkt) höhenverstellbar und arretierbar. Geeignet für die Aufnahme von losen und verschraubten Rasterstäben. Erhältlich in verschiedenen Größen.
